位移校验仪技术介绍

2020-04-13

位移校验仪主要技术指标

● 校验传感器的静态特性的试件盘材料:AISI4140 钢(国际标准)。

● 位移校准范围:0-60mm,适用于校验探头规格为φ3~φ50 的电涡流传感器

● 位移校准标准:精度:±0.05 um,最小位移步长为 0.05 um。

● 大容量存储空间(达到 16G)可对检测数据进行长时间保存。

● 数据报表可保存为中文名称,报表格式可以定制。

● 网线通讯各种校验数据,PC 机(笔记本电脑)输出打印静态特性曲线及相关数据等。

● 校验数据可进行 U 盘存储并拷贝到 PC 机。

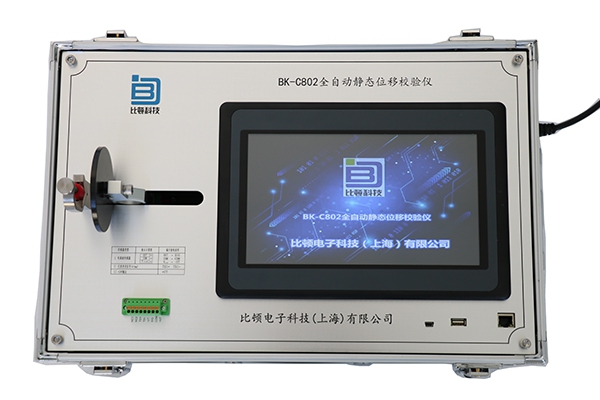

位移校验仪

● 下位机可连接电脑进行操作,提高校验效率。

● 配套 WINDOWS 操作软件及打印驱动程序。

● 提供-24VDC 直流电源(输出电流30mA,纹波 5mV),可供单独校验传感器系统用。

● 供电:220VAC±10%,工作电流 2A。(建议使用 10A 保险丝)。

● 外形尺寸:482 x 315 x 290 mm (长 x 宽 x 高)

功能特点

● 自动校验功能

◎ 自动校验φ3~φ50 探头规格电涡流传感器静态位移线性特性曲线

◎ 自动绘制电涡流传感器灵敏度误差曲线。

◎ 自动记录/计算被校传感器的静态位移特征数据,并用最小二乘法计算被校传感器灵敏度

和灵敏度误差、非线性误差、初始间隙;

● 显示、存储、打印功能

◎ 显示被校传感器静态位移线性曲线。

◎ 显示/存储标准/被校传感器灵敏度误差曲线。

◎ 通讯数据至 PC 机(笔记本电脑),进行数据储存、编辑、打印传感器静态数据、静态曲

线。

● 高效配置

◎ 10 英寸 TFT 触摸显示屏,分辨率 1024×800,刷新频率为 3ms 级。

◎ 电机驱动采用两对极的旋变和闭环驱动控制(军用雷达控制技术)。

◎ 内置高速数据采集、通讯板,采用 1000ksps 、16 位 AD 进行高速、高精度采集,采用

DSP 进行实时静态数据处理。

◎ 大容量存储空间(达到 16G)可对检测数据进行长时间保存。

● 校验种类

◎ 适用于校验本特利、菲利浦、申克、新川等国内外电涡流传感器。

◎ 适用于校验国内所有±24VDC 供电的电涡流传感器

◎ 适用于校验两线制轴振动/位移变送器,如 Bently990/991、METRIX 公司 MX2034、
